可視化インタフェースツール

可視化インタフェースツール作成の概要

  • 可視化インタフェースツール作成用の、可視化モジュールクラス(VisualizationModule)を継承(extends)してクラスを作成します。
  • データを視覚的に表示するための処理は,displayOperations() メソッドの中から、呼び出される形で記述します。(オーバーライド
  • パネルを作成するときに必要な初期化処理は、initializePanel() メソッドの中に記述します。オーバーライド
    • パネルが(再)構築されたときに呼び出されます。
  • データの表示に必要な(再表示の際に必要な)初期化処理は、initializeData() メソッドの中に記述します。オーバーライド
    • 入力テキストの再読み込みがあった場合など、再表示の命令があったときに呼び出されます。
  • マイニング処理ツールの処理結果は、setData(int, ***) メソッドを作成することで,その第二引数を通じて受け取ります。オーバーライド
    • ***の部分には受け取るデータの型が入ります。

可視化インタフェースツールの構成

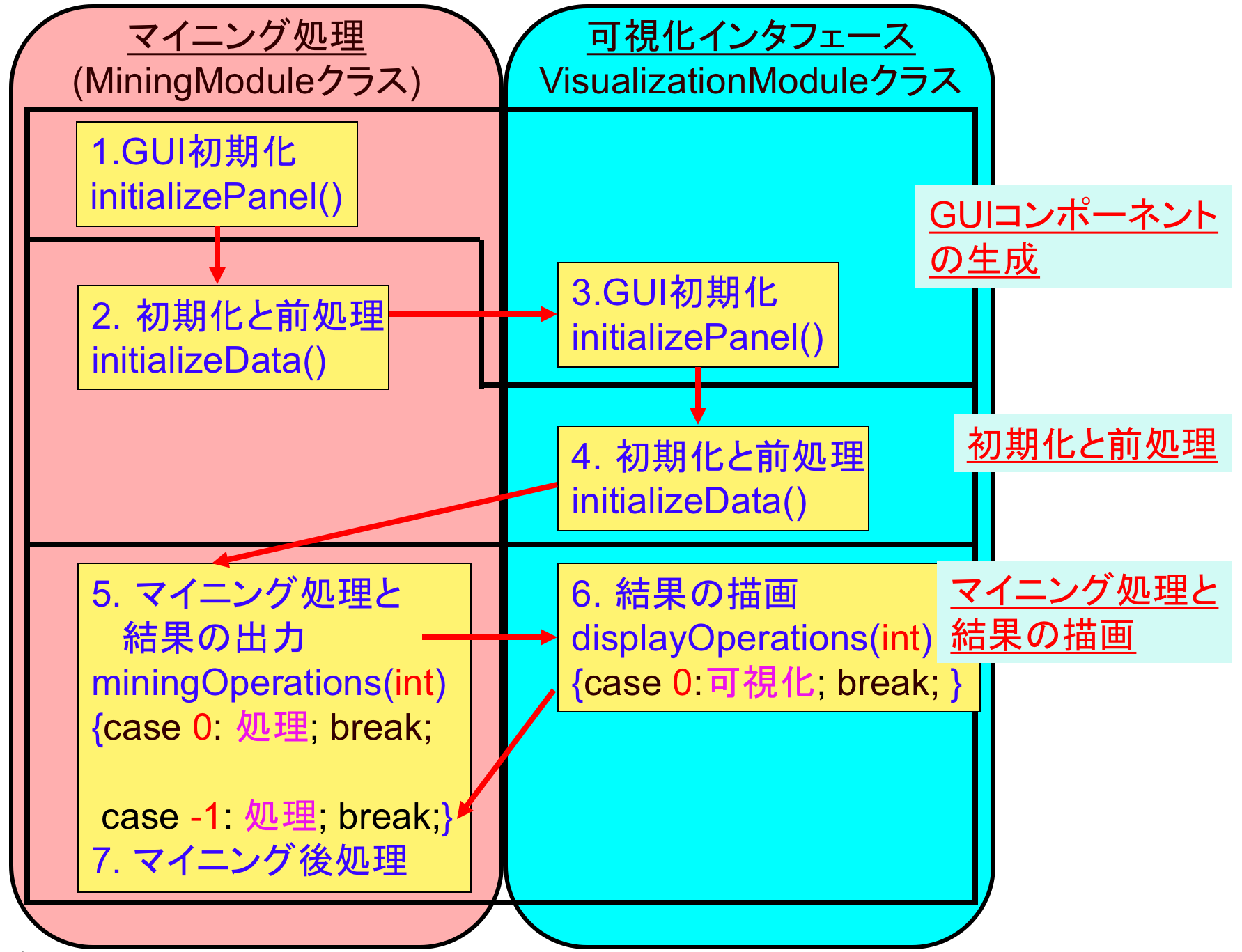

パネル初期化時の処理の流れ

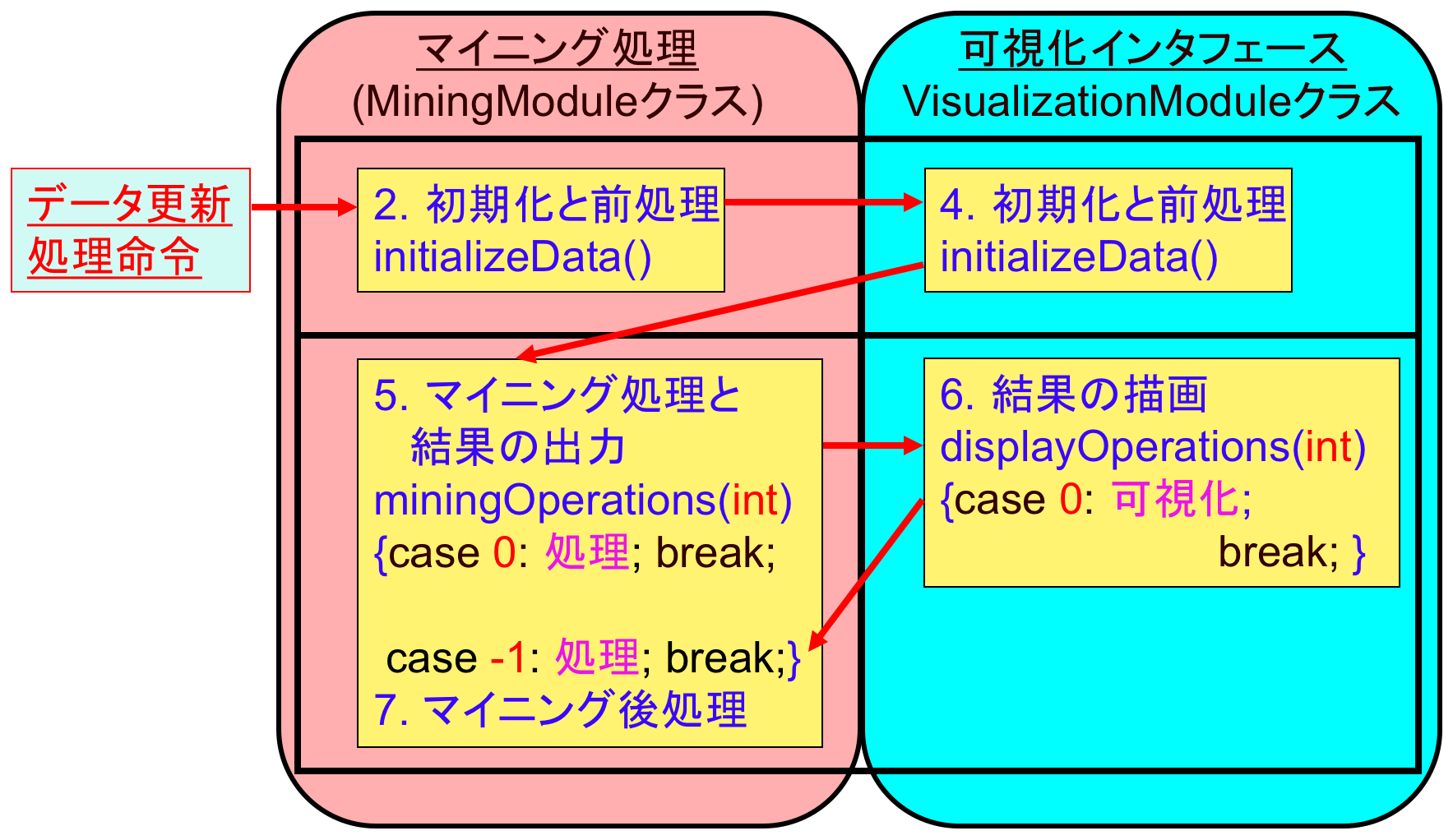

データ更新時(「再読込+実行」「再実行」「再処理を実行」)の処理の流れ


データ送信の流れ


サンプルプログラム

fileSampleDisplay.java :文字列を受け取って表示(JTextPaneベース)
fileSampleDisplay2.java :平面上に背景,円,数字,文字を表示(draw系ベース)

作成の準備

  • module/VisualizationModules フォルダ内に,自分が作成するツール(クラス)名のフォルダ(たとえばMyVisual)を作成します.
    • モジュール名に使用できるのは,アルファベットか数字のみで,一文字目は大文字にする必要があります.
  • 作成したフォルダ内に,ソースファイル MyVisual.java を用意します.
  • VisualizationModule クラスのサブクラスとして実装します.
       例)  class MyVisual extends VisualizationModule

コンストラクタの作成

  • setModuleIDメソッドにより,ツールIDを与えます.(公開用に取得したID,または他のツールとかぶらないID)
       例)  setModuleID(4723);
  • 配列 dataNumbers を初期化して,処理ツールから受け取る,可視化に必要な各データ型のデータ数を記述します.
           dataNumbers = new int[]{0,0,0,1,    // boolean,int,double,String
               0,0,0,0,    // boolean[],int[],double[],String[]
               0,0,0};     // boolean[][],int[][],double[][]
  • 処理ツールからのデータが不要(すべての要素が0)な場合は,dataNumbers の初期化は省略可能です.
  • ツールタイプが,1:シンプル,2:プリミティブ,3:セミプリミティブ,に該当するときは,setToolType(int) メソッドにより,該当するタイプ番号をセットして下さい.
       例)  setToolType(2);

変数の宣言

  • クラス内のグローバル変数を宣言して下さい.
  • 宣言した変数の初期化とインスタンス化は,必ずいずれかのメソッド内で行って下さい.

入力

テキストデータ

  • テキストデータの入力は,可視化モジュールクラスで定義されている TextData 型のインスタンス text を利用して下さい.
  • テキストデータのみを入力として,処理ツールからのデータを必要としない場合,シンプルツール(参考:ツールタイプとなります.

処理ツールからのデータ

  • マイニング処理ツールからの入力を受け取るための setData メソッドを,必要に応じて定義(可視化モジュールクラスで定義されているメソッドのオーバーライド)してください.
   boolean setData(int dataID, boolean data){}
   boolean setData(int dataID, int data){}
   boolean setData(int dataID, double data){}
   boolean setData(int dataID, String data){}
   boolean setData(int dataID, boolean data[]){}
   boolean setData(int dataID, int data[]){}
   boolean setData(int dataID, double data[]){}
   boolean setData(int dataID, String data[]){}
   boolean setData(int dataID, boolean data[][]){}
   boolean setData(int dataID, int data[][]){}
   boolean setData(int dataID, double data[][]){}
  • 全体を switch(dataID) case 文により記述し,各 case 文において,dataID のデータを受け取る処理を記述してください.
  • case 文は,0 から,配列 dataNumbers の初期化時に指定した値-1 までの値の文を記述してください.
    • 上記以外の case 文を記述した場合,(プリミティブ、セミプリミティブツール(参考:ツールタイプ)の認定対象外となります)
    • 上記のメソッドを1つだけ用いて,case 0: を記述した場合(かつ,受け取るデータが配列の時は,その要素数に関わらず可視化が可能な場合),プリミティブツールとなります.
  • データの受け取りに成功した場合は true ,失敗した場合は false を返すようにしてください.
  • このメソッドによりデータを受け取るタイミングは,ペアとなる処理ツールに依存して,以下のいずれかとなります.
    • 処理ツール内で miningOperations() の case 0 が実行されるとき
    • 処理ツール内で miningOperations() の case 0 以外の case文 が実行されるとき

自動実行メソッドの実装

[3.GUI初期化] void initializePanel(){} (実装必須)

  • 出力データ可視化用のGUIコンポーネント(表示パネル類)を生成する処理を記述して下さい.

[4.初期化と前処理] void initializeData(){} (実装必須)

  • 可視化ツール内の変数の初期化,表示の前処理を記述して下さい.
  • GUIコンポーネントのうち,入力データに依存するものの初期化は,こちらに記述してください.

[6.結果の描画] void displayOperations(int optionNumber){} (実装必須)

  • 全体をswitch(optionNumber) case 文により記述した上で,case 0: の箇所に, 可視化インタフェースの初期表示を生成する処理を記述してください.

可視化処理の実装

  • 必要に応じて displayOperations メソッドの case 文を増やして,可視化のパターンを変更する処理を実装して下さい.

コンパイル

  • 統合環境の tetdm フォルダ内で make または ant でコンパイルしてください.(自動的に統合環境に組み込まれます)
    • makeまたはantコマンドが無い場合は,コマンドをインストールしてください.
    • Windowsのコマンドプロンプトでは,Makefileに記述されているjavacコマンド内のワイルドカード*が使用できないことがあります.
      • その場合,antコマンドを使用できるようにしていただくか,cygwinなどのターミナルソフトのインストールが必要です.
    • antコマンドでコンパイルを行った場合,各フォルダ内にclassファイルは作成されませんが動作には問題ありません.

可視化ツール作成用ツールキット

  • 可視化ツール作成用ソース1 fileVisualizationToolKit.zip
  • VisualizationToolKit.java
  • VisualizationToolKit.txt
  • Japanese.txt
  • README.txt
    • 処理ツール「データ送信テスト」などと組み合わせると動作確認できます
    • 画面中心部に、標語と受け取ったデータを表示(標語は日本語と英語で切り替え可能)
      • 日本語と英語の切り替えは,「キーワード設定」最下部の「メニューを日本語にする」のチェックで行えます.
    • 処理ツールから String 型の配列を1つ受け取ります(送られたデータが String 型配列でなくてもデータ型コンバートによりデータの受け取りが可能)
    • プリミティブツール(ツールタイプ
  • 可視化ツール作成用ソース2 fileVisualizationToolKit2.zip
  • VisualizationToolKit2.java
  • VisualizationToolKit2.txt
  • Japanese.txt
  • README.txt
  • ソース1の内容に,以下が追加されています.
    • データを四角で囲んで表示し,マウスでドラッグ可能
    • マウスで選択中のデータをハイライト表示
    • マウスで背景をドラッグすることによって,全データをドラッグで移動可能
    • 受け取ったデータや,データを表示する座標をもつクラスを生成
