＞＞可視化インタフェースモジュールの作り方(バージョン0.46まで)

可視化インタフェースモジュール †

入力テキストのデータ（テキストデータ），ならびに処理モジュールの処理結果として送られてくるデータを入力として，データを視覚的にわかりやすく出力します．

↑

可視化インタフェースモジュール作成の概要 †

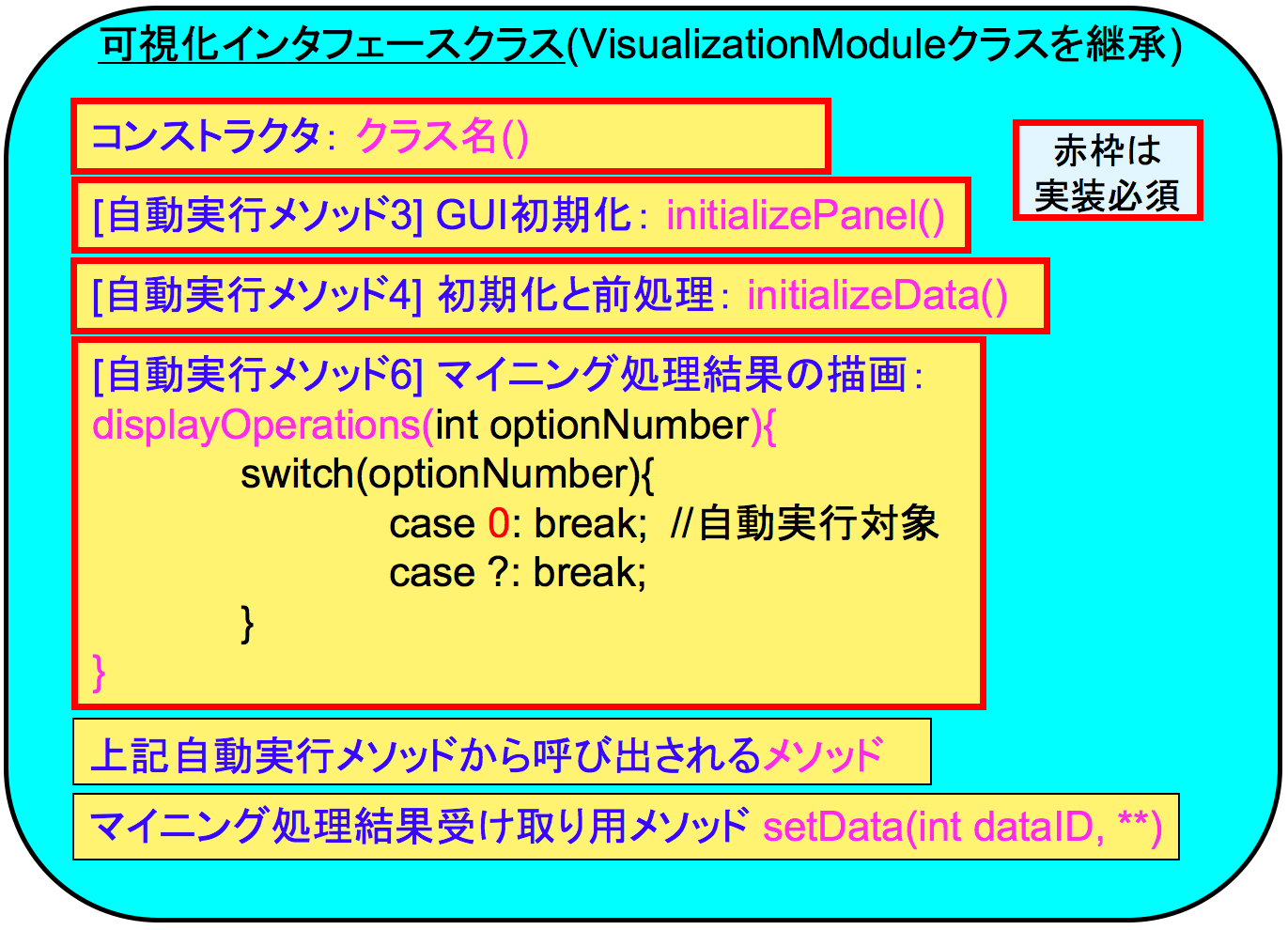

可視化インタフェースモジュール作成用の、可視化モジュールクラス(VisualizationModule)を継承(extends)してクラスを作成します。
データを視覚的に表示するための処理は，displayOperations() メソッドの中から、呼び出される形で記述します。(オーバーライド）

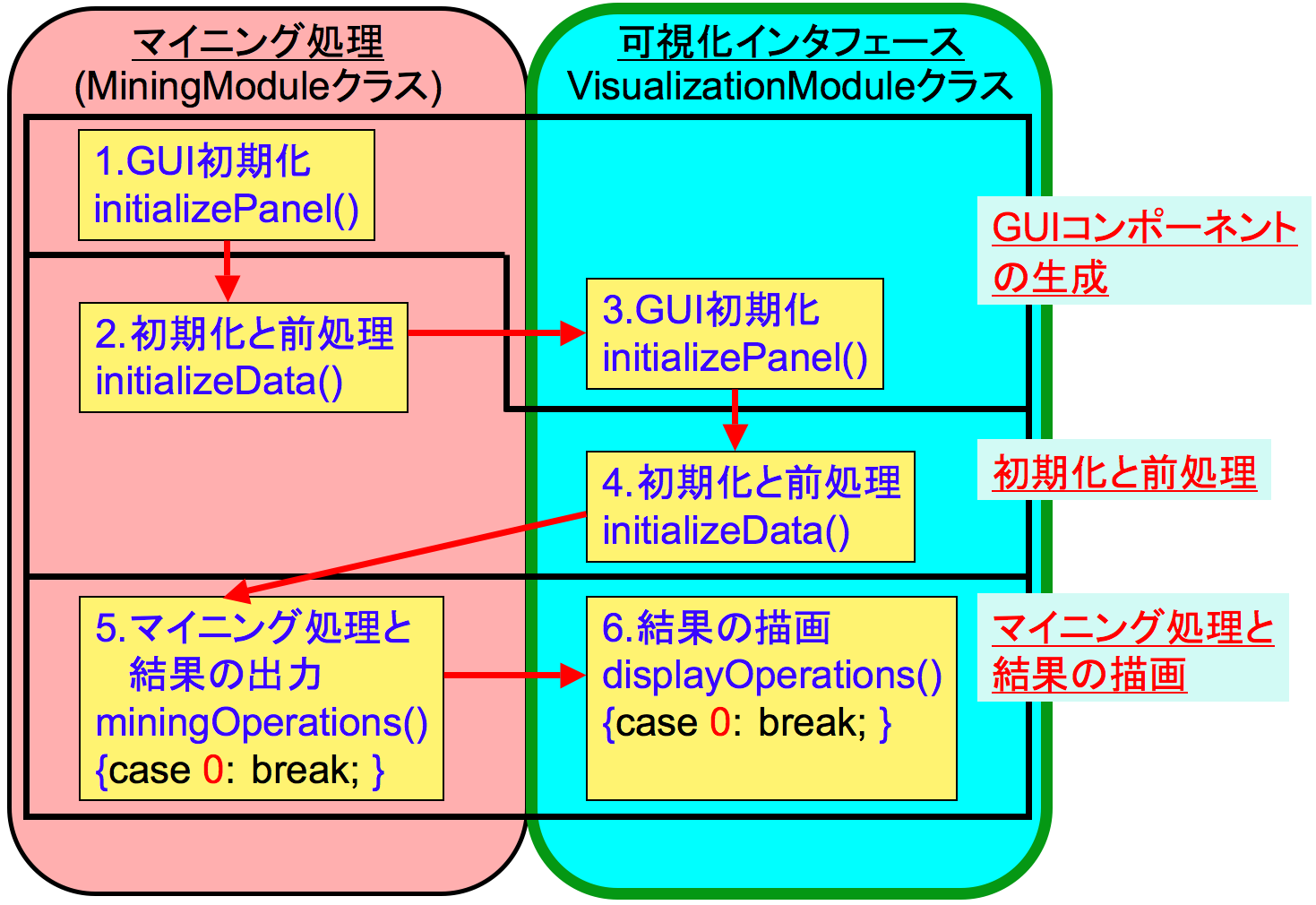

パネルを作成するときに必要な初期化処理は、initializePanel() メソッドの中に記述します。（オーバーライド）
- パネルが(再)構築されたときに呼び出されます。

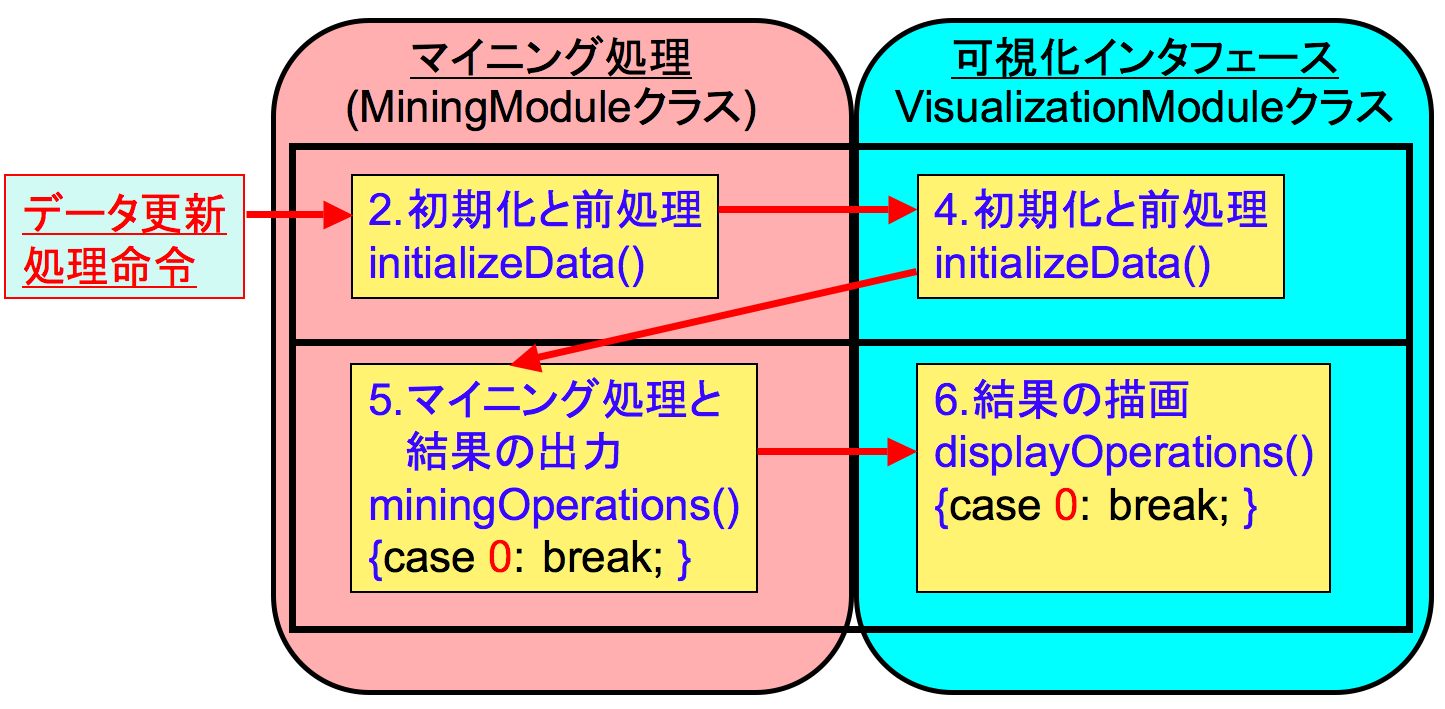

データの表示に必要な（再表示の際に必要な）初期化処理は、initializeData() メソッドの中に記述します。（オーバーライド）
- 入力テキストの再読み込みがあった場合など、再表示の命令があったときに呼び出されます。
マイニング処理モジュールの処理結果は、setData(int, ***) メソッドを作成することで，その第二引数を通じて受け取ります。（オーバーライド）
- ***の部分には受け取るデータの型が入ります。

↑

サンプルプログラム †

SampleDisplay.java ：文字列を受け取って表示（JTextPaneベース）
SampleDisplay2.java ：平面上に背景，円，数字，文字を表示（draw系ベース）

↑

作成の準備 †

module/VisualizationModules フォルダ内に，自分が作成するモジュール（クラス）名のフォルダ(たとえばMyVisual)を作成します．
作成したフォルダ内に，ソースファイル MyVisual.java を用意します．
VisualizationModule クラスのサブクラスとして実装します．
```
   例)  class MyVisual extends VisualizationModule
```

↑

コンストラクタの作成 †

setModuleIDメソッドにより，モジュールIDを与えます．（公開用に取得したID，または他のモジュールとかぶらないID）
```
   例)  setModuleID(4723);
```

配列 dataNumbers を初期化して，処理モジュールから受け取る，可視化に必要な各データ型のデータ数を記述します．

       dataNumbers = new int[]{0,0,0,1,    // boolean,int,double,String
           0,0,0,0,    // boolean[],int[],double[],String[]
           0,0,0};     // boolean[][],int[][],double[][]

処理モジュールからのデータが不要（すべての要素が0）な場合は，dataNumbers の初期化は省略可能です．

ツールタイプが，1:シンプル，2:プリミティブ，3:セミプリミティブ，に該当するときは，setToolType(int) メソッドにより，該当するタイプ番号をセットして下さい．
```
   例)  setToolType(2);
```

コンストラクタ内には，可視化モジュールクラスのコンストラクタ用の処理以外は記述しないで下さい．

↑

変数の宣言 †

クラス内のグローバル変数を宣言して下さい．
宣言した変数の初期化とインスタンス化は，必ずいずれかのメソッド内で行って下さい．

↑

入力 †

↑

テキストデータ †

テキストデータの入力は，可視化モジュールクラスで定義されている TextData 型のインスタンス text を利用して下さい．
テキストデータのみを入力として，処理モジュールからのデータを必要としない場合，シンプルツール（参考：ツールタイプ）となります．

↑

処理モジュールからのデータ †

マイニング処理モジュールからの入力を受け取るための setData メソッドを，必要に応じて定義（可視化モジュールクラスで定義されているメソッドのオーバーライド）してください．

   boolean setData(int dataID, boolean data){}
   boolean setData(int dataID, int data){}
   boolean setData(int dataID, double data){}
   boolean setData(int dataID, String data){}
   boolean setData(int dataID, boolean data[]){}
   boolean setData(int dataID, int data[]){}
   boolean setData(int dataID, double data[]){}
   boolean setData(int dataID, String data[]){}
   boolean setData(int dataID, boolean data[][]){}
   boolean setData(int dataID, int data[][]){}
   boolean setData(int dataID, double data[][]){}

全体を switch(dataID) case 文により記述し，各 case 文において，dataID のデータを受け取る処理を記述してください．
case 文は，0 から，配列 dataNumbers の初期化時に指定した値-1 までの値の文を記述してください．
- 上記以外の case 文を記述した場合，（プリミティブ、セミプリミティブツール（参考：ツールタイプ）の認定対象外となります）
- 上記のメソッドを1つだけ用いて，case 0: を記述した場合（かつ，受け取るデータが配列の時は，その要素数に関わらず可視化が可能な場合），プリミティブツールとなります．
データの受け取りに成功した場合は true ，失敗した場合は false を返すようにしてください．

このメソッドによりデータを受け取るタイミングは，ペアとなる処理モジュールに依存して，以下のいずれかとなります．
- 処理モジュール内で miningOperations() の case 0 が実行されるとき
- 処理モジュール内で miningOperations() の case 0 以外の case文が実行されるとき

↑
