可視化インタフェースツール †

• 入力テキストのデータ（テキストデータ），ならびに処理ツールの処理結果として送られてくるデータを入力として，データを視覚的にわかりやすく出力します．
• 可視化インタフェースツール作成用ツールキット（可視化ツール作成用ソース）

可視化インタフェースツール作成の概要 †

• 可視化インタフェースツール作成用の、可視化モジュールクラス(VisualizationModule)を継承(extends)してクラスを作成します。
• データを視覚的に表示するための処理は，displayOperations() メソッドの中から、呼び出される形で記述します。(オーバーライド）
• パネルを作成するときに必要な初期化処理は、initializePanel() メソッドの中に記述します。（オーバーライド）
  • パネルが(再)構築されたときに呼び出されます。
• データの表示に必要な（再表示の際に必要な）初期化処理は、initializeData() メソッドの中に記述します。（オーバーライド）
  • 入力テキストの再読み込みがあった場合など、再表示の命令があったときに呼び出されます。
• マイニング処理ツールの処理結果は、setData(int, ***) メソッドを作成することで，その第二引数を通じて受け取ります。（オーバーライド）
  • ***の部分には受け取るデータの型が入ります。

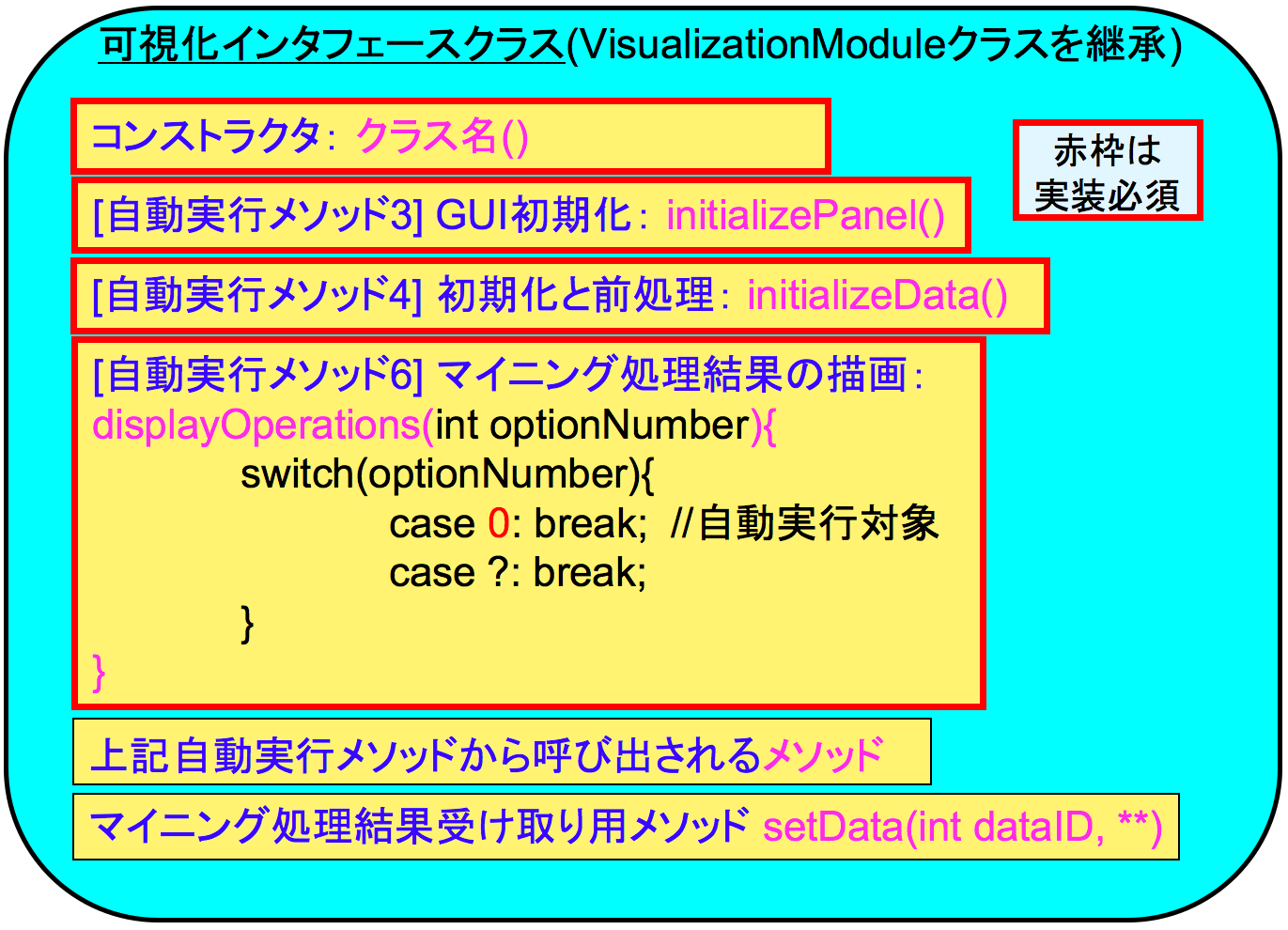

可視化インタフェースツールの構成 †

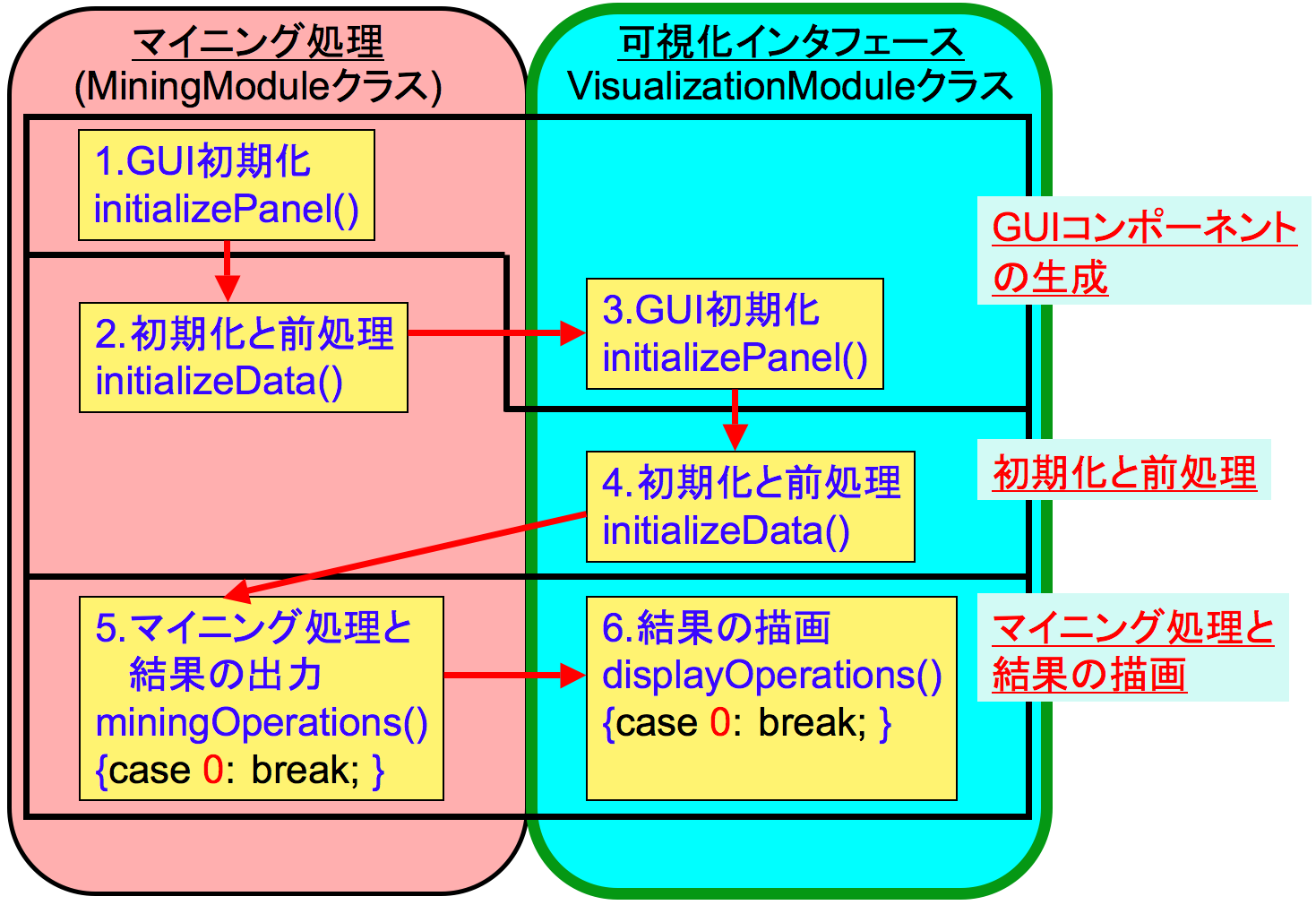

パネル初期化時の処理の流れ †

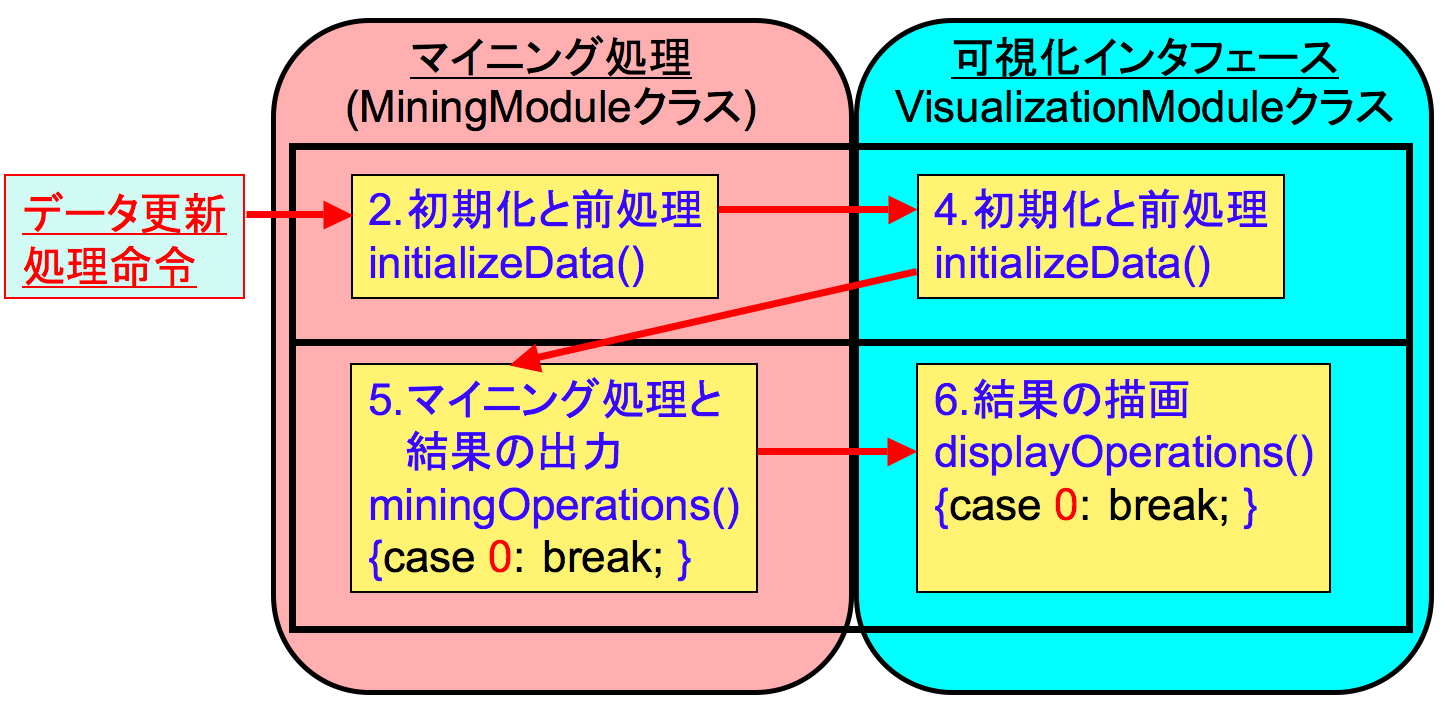

データ更新時（「再読込+実行」「再実行」「再処理を実行」）の処理の流れ †

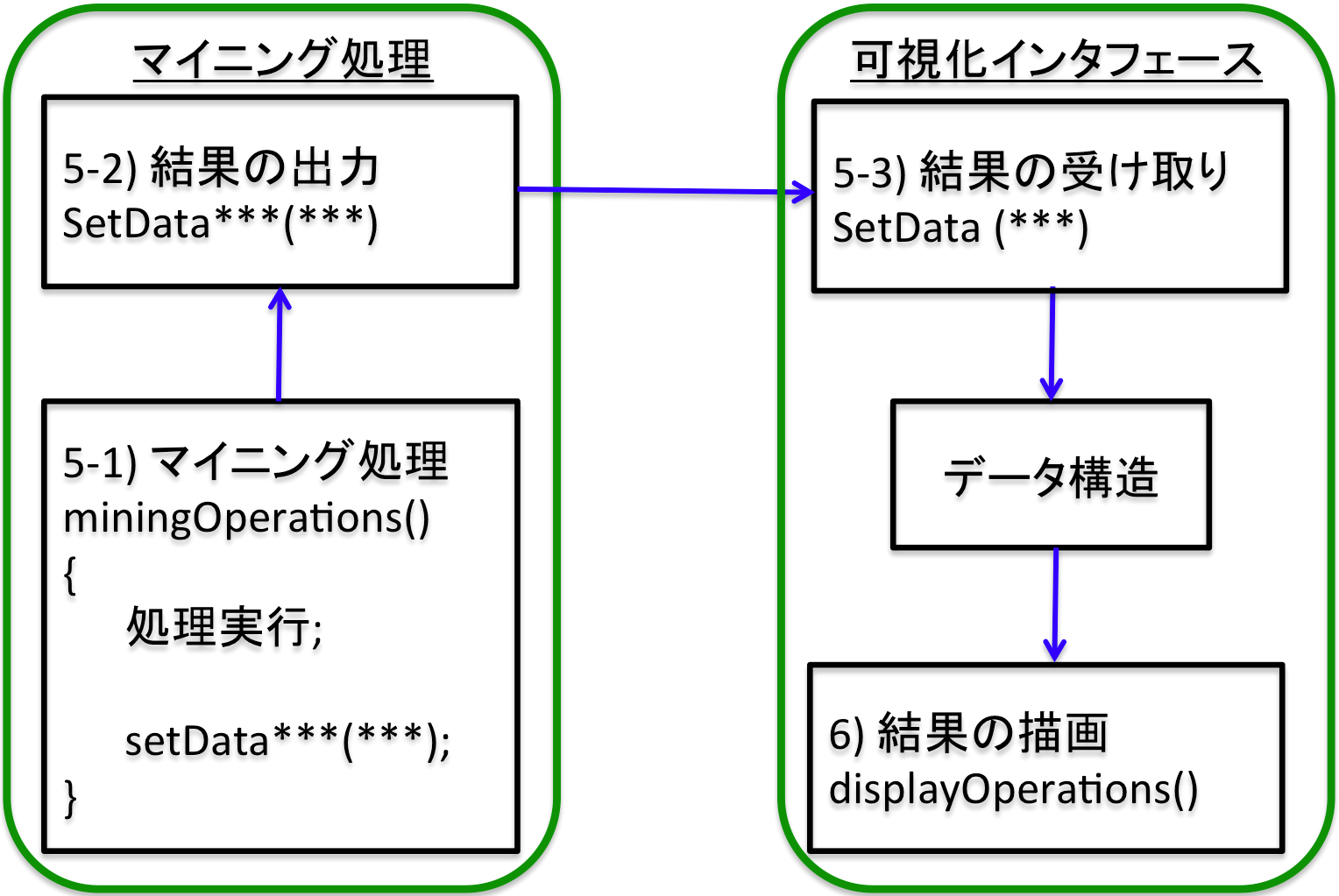

データ送信の流れ †

サンプルプログラム †

SampleDisplay.java ：文字列を受け取って表示（JTextPaneベース）
SampleDisplay2.java ：平面上に背景，円，数字，文字を表示（draw系ベース）

作成の準備 †

• module/VisualizationModules フォルダ内に，自分が作成するツール（クラス）名のフォルダ(たとえばMyVisual)を作成します．
  • モジュール名に使用できるのは，アルファベットか数字のみで，一文字目は大文字にする必要があります．
• 作成したフォルダ内に，ソースファイル MyVisual.java を用意します．
• VisualizationModule クラスのサブクラスとして実装します．

     例)  class MyVisual extends VisualizationModule

コンストラクタの作成 †

• setModuleIDメソッドにより，ツールIDを与えます．（公開用に取得したID，または他のツールとかぶらないID）

     例)  setModuleID(4723);

• 配列 dataNumbers を初期化して，処理ツールから受け取る，可視化に必要な各データ型のデータ数を記述します．

         dataNumbers = new int[]{0,0,0,1,    // boolean,int,double,String
             0,0,0,0,    // boolean[],int[],double[],String[]
             0,0,0};     // boolean[][],int[][],double[][]

• 処理ツールからのデータが不要（すべての要素が0）な場合は，dataNumbers の初期化は省略可能です．

• ツールタイプが，1:シンプル，2:プリミティブ，3:セミプリミティブ，に該当するときは，setToolType(int) メソッドにより，該当するタイプ番号をセットして下さい．

     例)  setToolType(2);

• コンストラクタ内には，可視化モジュールクラスのコンストラクタ用の処理以外は記述しないで下さい．

変数の宣言 †

• クラス内のグローバル変数を宣言して下さい．
• 宣言した変数の初期化とインスタンス化は，必ずいずれかのメソッド内で行って下さい．

入力 †

テキストデータ †

• テキストデータの入力は，可視化モジュールクラスで定義されている TextData 型のインスタンス text を利用して下さい．
• テキストデータのみを入力として，処理ツールからのデータを必要としない場合，シンプルツール（参考：ツールタイプ）となります．

処理ツールからのデータ †

• マイニング処理ツールからの入力を受け取るための setData メソッドを，必要に応じて定義（可視化モジュールクラスで定義されているメソッドのオーバーライド）してください．

   boolean setData(int dataID, boolean data){}
   boolean setData(int dataID, int data){}
   boolean setData(int dataID, double data){}
   boolean setData(int dataID, String data){}
   boolean setData(int dataID, boolean data[]){}
   boolean setData(int dataID, int data[]){}
   boolean setData(int dataID, double data[]){}
   boolean setData(int dataID, String data[]){}
   boolean setData(int dataID, boolean data[][]){}
   boolean setData(int dataID, int data[][]){}
   boolean setData(int dataID, double data[][]){}

• 全体を switch(dataID) case 文により記述し，各 case 文において，dataID のデータを受け取る処理を記述してください．
• case 文は，0 から，配列 dataNumbers の初期化時に指定した値-1 までの値の文を記述してください．
  • 上記以外の case 文を記述した場合，（プリミティブ、セミプリミティブツール（参考：ツールタイプ）の認定対象外となります）
  • 上記のメソッドを1つだけ用いて，case 0: を記述した場合（かつ，受け取るデータが配列の時は，その要素数に関わらず可視化が可能な場合），プリミティブツールとなります．
• データの受け取りに成功した場合は true ，失敗した場合は false を返すようにしてください．

• このメソッドによりデータを受け取るタイミングは，ペアとなる処理ツールに依存して，以下のいずれかとなります．
  • 処理ツール内で miningOperations() の case 0 が実行されるとき
  • 処理ツール内で miningOperations() の case 0 以外の case文 が実行されるとき

自動実行メソッドの実装 †

• 可視化モジュールクラスで用意されている下記のメソッドを，オーバーライドして実装してください．

[3.GUI初期化] void initializePanel(){} (実装必須) †

• 出力データ可視化用のGUIコンポーネント(表示パネル類)を生成する処理を記述して下さい．

[4.初期化と前処理] void initializeData(){} (実装必須) †

• 可視化ツール内の変数の初期化，表示の前処理を記述して下さい．
• GUIコンポーネントのうち，入力データに依存するものの初期化は，こちらに記述してください．

[6.結果の描画] void displayOperations(int optionNumber){}　(実装必須) †

• 全体をswitch(optionNumber) case 文により記述した上で，case 0: の箇所に， 可視化インタフェースの初期表示を生成する処理を記述してください．

可視化処理の実装 †

• 必要に応じて displayOperations メソッドの case 文を増やして，可視化のパターンを変更する処理を実装して下さい．

コンパイル †

• 統合環境の tetdm フォルダ内で make または ant でコンパイルしてください．（自動的に統合環境に組み込まれます）
  • makeまたはantコマンドが無い場合は，コマンドをインストールしてください．
  • Windowsのコマンドプロンプトでは，Makefileに記述されているjavacコマンド内のワイルドカード*が使用できないことがあります．
    • その場合，antコマンドを使用できるようにしていただくか，cygwinなどのターミナルソフトのインストールが必要です．
  • antコマンドでコンパイルを行った場合，各フォルダ内にclassファイルは作成されませんが動作には問題ありません．

可視化ツール作成用ツールキット †

• 可視化ツール作成用ソース1 VisualizationToolKit.zip
• VisualizationToolKit.java
• VisualizationToolKit.txt
• Japanese.txt
• README.txt
  • 処理ツール「データ送信テスト」などと組み合わせると動作確認できます
  • 画面中心部に、標語と受け取ったデータを表示（標語は日本語と英語で切り替え可能）
    • 日本語と英語の切り替えは，「キーワード設定」最下部の「メニューを日本語にする」のチェックで行えます．
  • 処理ツールから String 型の配列を1つ受け取ります（送られたデータが String 型配列でなくてもデータ型コンバートによりデータの受け取りが可能）
  • プリミティブツール（ツールタイプ）

• 可視化ツール作成用ソース2 VisualizationToolKit2.zip
• VisualizationToolKit2.java
• VisualizationToolKit2.txt
• Japanese.txt
• README.txt
• ソース1の内容に，以下が追加されています．
  • データを四角で囲んで表示し，マウスでドラッグ可能
  • マウスで選択中のデータをハイライト表示
  • マウスで背景をドラッグすることによって，全データをドラッグで移動可能
  • 受け取ったデータや，データを表示する座標をもつクラスを生成

• 可視化ツール作成用ソース3 VisualizationToolKit3.zip
• データ表示用クラス DisplayObject を利用したソース2です．

• 可視化ツール作成用ソース4 VisualizationToolKit4.zip
• データ表示用クラス DisplayNetwork を利用したソース2です．
